Вводно-распределительные устройства ВРУ: устройство и особенности применения

Вводно-распределительные устройства представляют собой комплекс электротехнического оборудования, который играет ключевую роль в системах электроснабжения жилых, общественных и промышленных зданий. Эти конструкции обеспечивают прием электроэнергии от внешних источников, ее учет и дальнейшее распределение между потребителями. Без грамотно спроектированных и правильно установленных ВРУ невозможна безопасная и эффективная работа электрических сетей напряжением 0,4 кВ.

Современные распределительные устройства отличаются сложной внутренней структурой и многофункциональностью. Они включают в себя различные защитные аппараты, приборы учета, коммутационное оборудование и системы автоматизации. При выборе оборудования специалисты учитывают множество параметров, включая номинальные токи, степень защиты, климатическое исполнение. Если рассматривать ВРУ 0 4 кв цена становится одним из факторов выбора наряду с техническими характеристиками и требованиями конкретного объекта.

Основное назначение вводно-распределительных устройств заключается в обеспечении надежного электроснабжения с необходимыми параметрами качества электроэнергии. Оборудование должно выдерживать возможные перегрузки, защищать от коротких замыканий и обеспечивать селективность срабатывания защитных аппаратов. Все это достигается за счет применения качественных комплектующих и продуманной инженерной схемы построения системы.

Конструктивные особенности и компоновка ВРУ

Конструктивно вводно-распределительное устройство представляет собой металлический шкаф или несколько шкафов, объединенных в единую систему. Внутри размещаются шины, автоматические выключатели, приборы учета, устройства защитного отключения и другое электрооборудование. Корпус изготавливается из листовой стали с антикоррозийным покрытием, что обеспечивает долговечность и механическую прочность конструкции.

Компоновка внутренних элементов выполняется с учетом требований эргономики и безопасности обслуживания. Токоведущие части располагаются таким образом, чтобы минимизировать риск случайного прикосновения при проведении регламентных работ. Степень защиты оболочки обычно составляет IP31 или IP54 в зависимости от условий эксплуатации и места установки оборудования.

Основные функциональные блоки

Типовое вводно-распределительное устройство состоит из нескольких функциональных зон, каждая из которых выполняет свои задачи. Вводная секция отвечает за подключение к внешней электрической сети и оснащается вводными автоматическими выключателями или рубильниками. Эта часть оборудования позволяет оперативно отключать весь объект от электроснабжения при необходимости проведения ремонтных работ или в аварийных ситуациях.

Секция учета электроэнергии содержит счетчики активной и реактивной мощности, трансформаторы тока. Современные приборы учета обеспечивают высокую точность измерений и могут передавать данные в автоматизированные системы коммерческого учета. Распределительная часть включает групповые автоматические выключатели, которые защищают отходящие линии и позволяют разделять потребителей по категориям надежности электроснабжения.

Вводно-распределительные устройства выполняют несколько функций: прием, учет, распределение электроэнергии, защита отходящих цепей от перегрузок и коротких замыканий. Правильная организация внутреннего пространства шкафа критически важна для обеспечения надежной работы всего оборудования.

Технические характеристики и параметры оборудования

Номинальное напряжение вводно-распределительных устройств составляет 380/220 В при частоте 50 Гц, что соответствует стандартным параметрам низковольтных электрических сетей. Номинальное напряжение изоляции обычно принимается равным 660 В, что обеспечивает необходимый запас прочности и безопасность эксплуатации. Токовые характеристики могут существенно различаться в зависимости от мощности подключаемых потребителей и составляют от 100 до 630 ампер и выше.

Электродинамическая стойкость к токам короткого замыкания является важным параметром, определяющим способность оборудования выдерживать аварийные режимы без разрушения. Современные ВРУ рассчитываются на токи КЗ до 50 кА и более. Тепловая стойкость также нормируется и характеризует способность проводников выдерживать нагрев при протекании сверхтоков в течение определенного времени.

Классификация по различным признакам

Вводно-распределительные устройства классифицируются по нескольким критериям, что позволяет подобрать оптимальное решение для конкретного объекта. По количеству вводов различают одновводные и двухвводные схемы. Двухвводные ВРУ обеспечивают повышенную надежность электроснабжения за счет возможности автоматического или ручного переключения на резервный ввод при пропадании напряжения на основном.

По конструктивному исполнению выделяют:

Однопанельные устройства небольшой мощности, применяемые в частных домах и небольших коммерческих объектах. Они компактны и просты в монтаже.

Многопанельные шкафы, состоящие из нескольких секций, соединенных между собой. Такие системы используются в многоквартирных жилых домах, торговых центрах и промышленных предприятиях с большим количеством потребителей.

По типу применяемых аппаратов защиты ВРУ могут комплектоваться плавкими предохранителями или автоматическими выключателями. Современная тенденция склоняется к использованию автоматов, которые обеспечивают более удобную эксплуатацию и возможность многократного включения после устранения причины срабатывания.

Требования к установке и размещению

Монтаж вводно-распределительных устройств выполняется в специально отведенных помещениях или местах, соответствующих требованиям правил устройства электроустановок. Щитовые помещения должны иметь достаточную площадь для обслуживания оборудования, хорошее освещение и вентиляцию. Высота помещения обычно составляет не менее 2,2 метра для обеспечения удобного доступа к аппаратуре.

Установка ВРУ допускается как внутри специальных электрощитовых, так и в общих помещениях зданий при соблюдении необходимых мер безопасности. В жилых многоквартирных домах устройства часто размещаются на первых этажах, в подвальных помещениях или на лестничных клетках. При этом должен быть обеспечен свободный доступ для представителей энергоснабжающей организации и обслуживающего персонала.

Климатическое исполнение оборудования выбирается в зависимости от условий эксплуатации. Для установки в отапливаемых помещениях применяется исполнение УХЛ4, которое допускает работу при температуре окружающего воздуха от плюс 1 до плюс 40 градусов Цельсия. Для неотапливаемых помещений требуются шкафы с подогревом или исполнением, рассчитанным на более широкий температурный диапазон.

Подключение и коммутация

Подключение вводного кабеля выполняется к вводным зажимам через разделительную перегородку. Сечение проводников выбирается исходя из расчетного тока нагрузки с учетом коэффициентов спроса и запаса на будущее развитие. Все соединения должны быть надежно затянуты с рекомендуемым моментом, что контролируется при приемке оборудования в эксплуатацию.

Шинная система ВРУ изготавливается из медных или алюминиевых шин прямоугольного сечения. Фазные шины маркируются цветами: желтый, зеленый, красный для фаз A, B, C соответственно. Нулевая рабочая шина выполняется голубого цвета, а шина защитного заземления - желто-зеленого. Такая цветовая маркировка упрощает монтаж и последующее обслуживание оборудования.

При проектировании систем электроснабжения необходимо учитывать не только текущие нагрузки, но и перспективу развития объекта. Запас по мощности вводного устройства и резервные места в распределительных щитах позволяют без существенных затрат модернизировать систему при подключении нового оборудования.

Системы автоматического ввода резерва

Для объектов первой и особой категории надежности электроснабжения обязательным является применение устройств автоматического ввода резерва (АВР). Эти системы обеспечивают бесперебойное питание критически важных потребителей путем автоматического переключения на резервный источник при аварии на основном вводе. Время переключения современных АВР составляет доли секунды, что позволяет избежать отключения чувствительного оборудования.

Логика работы АВР может быть различной в зависимости от требований объекта. Простейшая схема предполагает наличие двух вводов, один из которых является рабочим, а второй - резервным. При пропадании напряжения на рабочем вводе система автоматически переключается на резервный. Более сложные конфигурации предусматривают работу с двумя рабочими вводами с секционированием и возможностью взаимного резервирования.

Устройства АВР комплектуются контроллерами, которые постоянно мониторят параметры напряжения на всех вводах. При выходе параметров за установленные пределы (пропадание фазы, недопустимое снижение или превышение напряжения) контроллер формирует команду на отключение неисправного ввода и включение резервного. После восстановления параметров основного ввода система может автоматически или по команде оператора вернуться к нормальной схеме питания.

Защитные функции и селективность

Одной из важнейших задач вводно-распределительных устройств является защита электрических сетей и подключенного оборудования от аварийных режимов. Автоматические выключатели обеспечивают защиту от токов короткого замыкания и перегрузки. Современные аппараты имеют регулируемые уставки срабатывания, что позволяет настроить защиту под конкретные условия эксплуатации.

Селективность защиты означает такое построение системы, при котором при возникновении короткого замыкания отключается только поврежденный участок, а остальная часть установки продолжает работать. Это достигается за счет правильного выбора временных и токовых уставок защитных аппаратов. Вводной автомат должен иметь выдержку времени большую, чем групповые автоматы, что обеспечивает их преимущественное срабатывание при КЗ на отходящих линиях.

Устройства защитного отключения (УЗО) применяются для защиты от поражения электрическим током при косвенном прикосновении и от возгораний, вызванных утечками тока. В вводно-распределительных устройствах часто устанавливается противопожарное УЗО с током утечки 100-300 мА на вводе, а также УЗО с током 30 мА на отдельных группах для защиты людей. Дифференциальная защита особенно важна в помещениях с повышенной влажностью и для розеточных групп.

Контроль качества электроэнергии

Современные ВРУ все чаще оснащаются приборами контроля качества электроэнергии, которые отслеживают такие параметры, как отклонение напряжения, несимметрия фаз, колебания частоты, высшие гармоники. Эти устройства позволяют выявлять проблемы в системе электроснабжения на ранней стадии и принимать меры до того, как произойдет повреждение оборудования потребителей.

Многофункциональные измерительные приборы могут передавать данные в системы диспетчеризации и автоматизированного учета, что упрощает эксплуатацию и анализ работы электроустановки. Архивирование параметров позволяет ретроспективно анализировать аварийные ситуации и оптимизировать режимы потребления электроэнергии.

Эксплуатация и техническое обслуживание

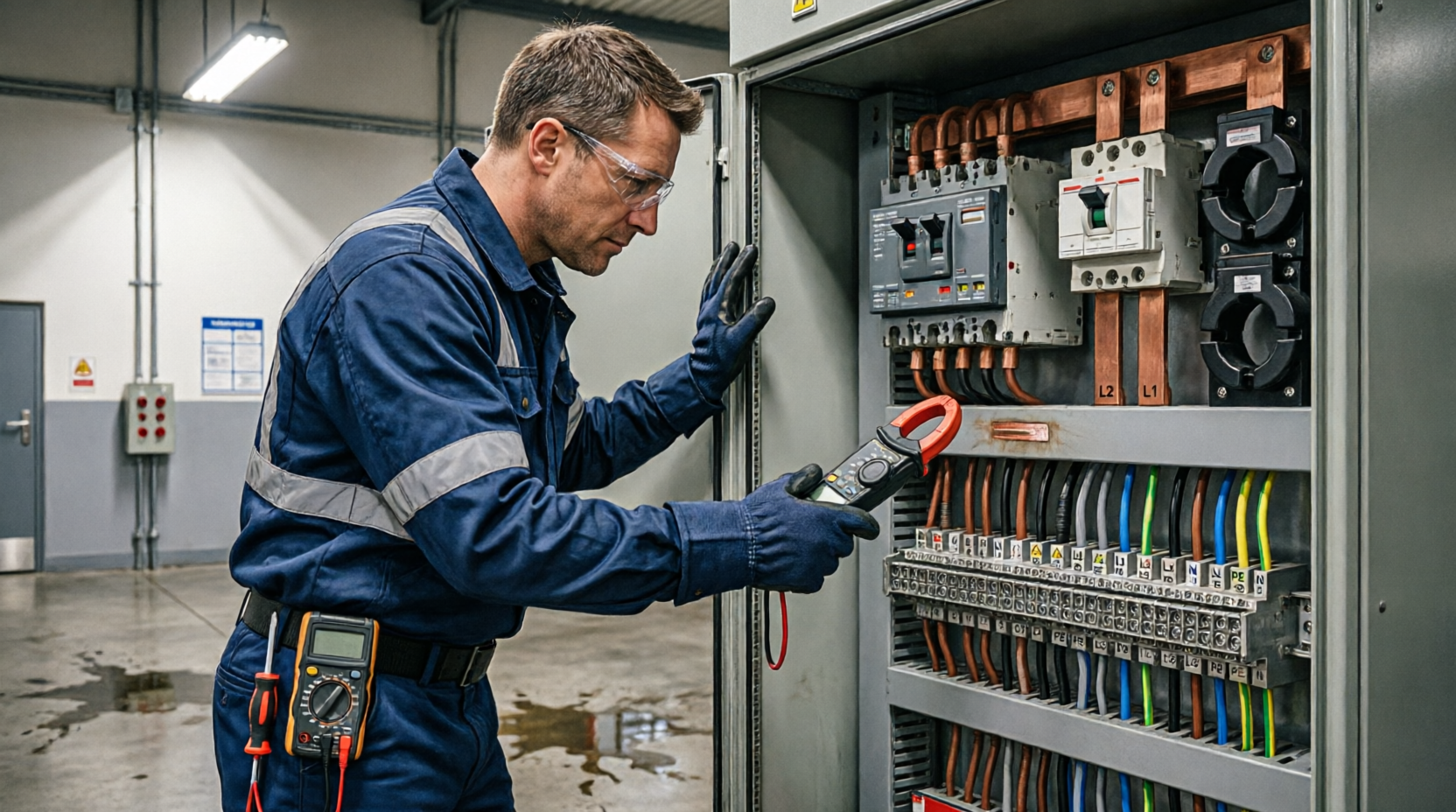

Регулярное техническое обслуживание вводно-распределительных устройств является залогом их надежной и долговременной работы. Регламентные работы включают визуальный осмотр, проверку состояния контактов, измерение переходных сопротивлений, проверку срабатывания защитных аппаратов. Периодичность обслуживания определяется правилами технической эксплуатации электроустановок и обычно составляет не реже одного раза в год.

При проведении осмотра обращают внимание на отсутствие следов перегрева, оплавления изоляции, коррозии металлических частей. Все соединения должны быть надежно затянуты, маркировка проводов и аппаратов - читаемой и соответствующей схемам. Особое внимание уделяется состоянию изоляции токоведущих частей и целостности защитных оболочек.

Проверка автоматических выключателей включает прогрузку первичным током для подтверждения соответствия время-токовых характеристик заявленным параметрам. Устройства защитного отключения проверяются нажатием кнопки "Тест" и измерением тока срабатывания. Результаты всех проверок заносятся в журнал технического обслуживания.

Модернизация и расширение

В процессе эксплуатации может возникнуть необходимость увеличения мощности или добавления новых групп потребителей. Современные ВРУ проектируются с учетом возможности расширения - предусматриваются резервные места для установки дополнительных аппаратов, запас по току шинной системы. При модернизации важно сохранить селективность защиты и не превысить допустимую нагрузку на ввод.

Замена устаревшего оборудования на современное позволяет повысить надежность электроснабжения, внедрить системы автоматизированного учета и управления. Переход на электронные счетчики, установку интеллектуальных автоматических выключателей с возможностью дистанционного управления открывает новые возможности для оптимизации энергопотребления.

Вводно-распределительные устройства являются неотъемлемой частью системы электроснабжения любого здания. Правильный выбор, качественный монтаж и своевременное обслуживание обеспечивают бесперебойное питание потребителей и безопасность эксплуатации электроустановок. Понимание принципов работы ВРУ, их конструктивных особенностей и технических характеристик необходимо как специалистам-электрикам, так и владельцам объектов недвижимости для принятия грамотных решений в области энергоснабжения.
