Конструкция теплого водяного пола: основные элементы и нюансы выбора
Водяной пол используется как дополнительный или основной источник тепла в квартирах или частных домах с автономным отоплением. Для обеспечения надежной и эффективной работы системы важны не только качественный монтаж, но и правильный выбор основных компонентов и комплектующих. О ключевых аспектах выбора теплого пола рассказывает Александр Васильев, специалист проектных продаж инженерных систем отдела «Водоснабжение» «Лемана ПРО» («Леруа Мерлен») Санкт-Петербург.

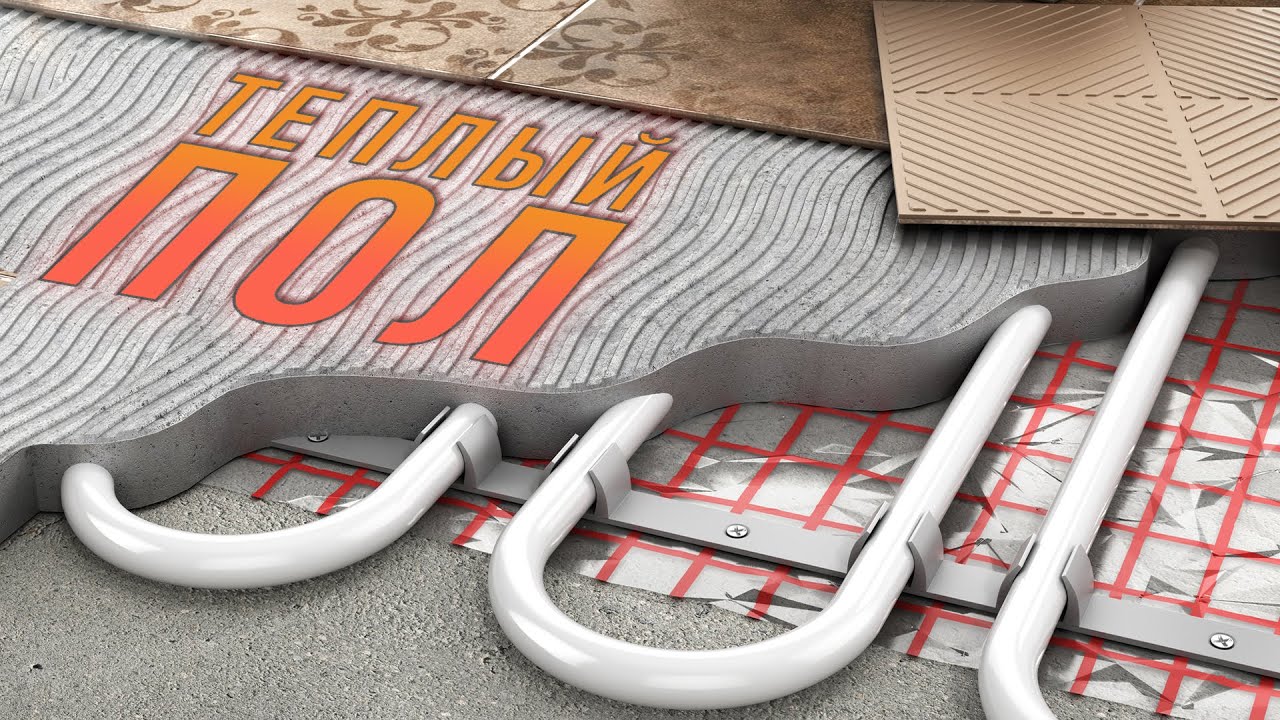

Конструкция
Теплые полы состоят из труб расположенных в толще стяжки и уложенных, с шагом между соседними трубками от 10 до 25 сантиметров, в определенном порядке: “лесенка”, “спираль” или комбинированно. Таких “укладок” — контуров на одно помещение, например гостиную, может быть использоваться один, два, три и более, в зависимости от площади помещения и общей длины каждого контура. Контура крепят, различными способами, поверх таких утеплителей как классический экструдированный пенополистирол или вкладывают в специально изготовленные маты из пенополистирола для теплого пола. Для снижения теплопотерь, на части трубы, используют теплоизоляцию. Теплоноситель, непрерывно, распределяется через коллектор, по трубам, за счет циркуляционного насоса котла или насосно смесительного узла.
Трубы

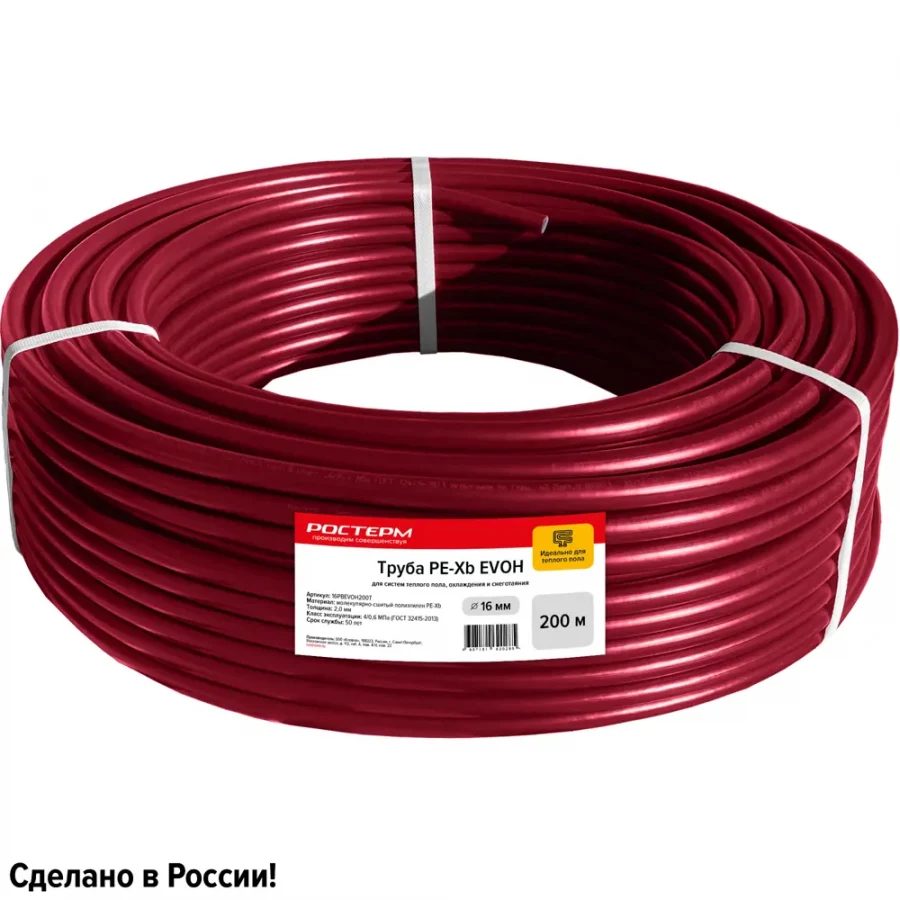

Один из основных элементов системы — трубы. Их диаметр подбирается на этапе проектирования с учетом площади и особенностей планировки помещения. Наиболее распространены трубы диаметром 16 и 20 мм с максимальным рабочим давлением от 10 до 16 бар.
Для монтажа используются изделия из разных материалов:
Трубы из сшитого полиэтилена РЕХ и PE-RT с повышенной термостойкостью, выдерживая температуру до 90°C, и теплопроводностью. Изделия легко режутся, достаточно просто укладываются и обеспечивают равномерное распределение тепла по площади.
Трубы из металлопластика отличаются хорошей гибкостью, удобством укладки сохраняя форму после изгибания. Для монтажа теплого пола рекомендуется приобрести изделия, которые изготовлены по ГОСТ Р 53630-2015.
Важно, грамотно провести расчет необходимой длины контура, которая, в зависимости от подобранного диаметра, не должна превышать 80 метров.
Теплоизоляция
Для удержания тепла используется пенополистирол, который также обладает хорошими шумоизоляционными свойствами. Маты из этого материала, оснащенные выступами для фиксации труб, значительно упрощают процесс монтажа. Толщина материала рассчитывается исходя из особенностей конструкции и расчета теплопотерь основания на которое монтируется пенополистирол.
Коллекторы и терморегуляторы
Устройства необходимы для подключения контуров, управления температурой и распределения теплоносителя. Для них отдельно можно приобрести навесные или встраиваемые коллекторные шкафы.
При выборе коллекторной группы учитывается несколько факторов:
Диаметры выходных и входных патрубков;
Материал изделия;
Число отводов для присоединения труб;
Способ монтажа и размещения.
Для управления температурой теплоносителя в каждом контуре системы применяются терморегуляторы. Смонтировать их можно как для отдельных контуров так и для всех, а применив к каждому сервоприводу отдельно комнатный термостат или общий контроллер, позволит полностью автоматизировать отопление и точно настраивать параметры работы.

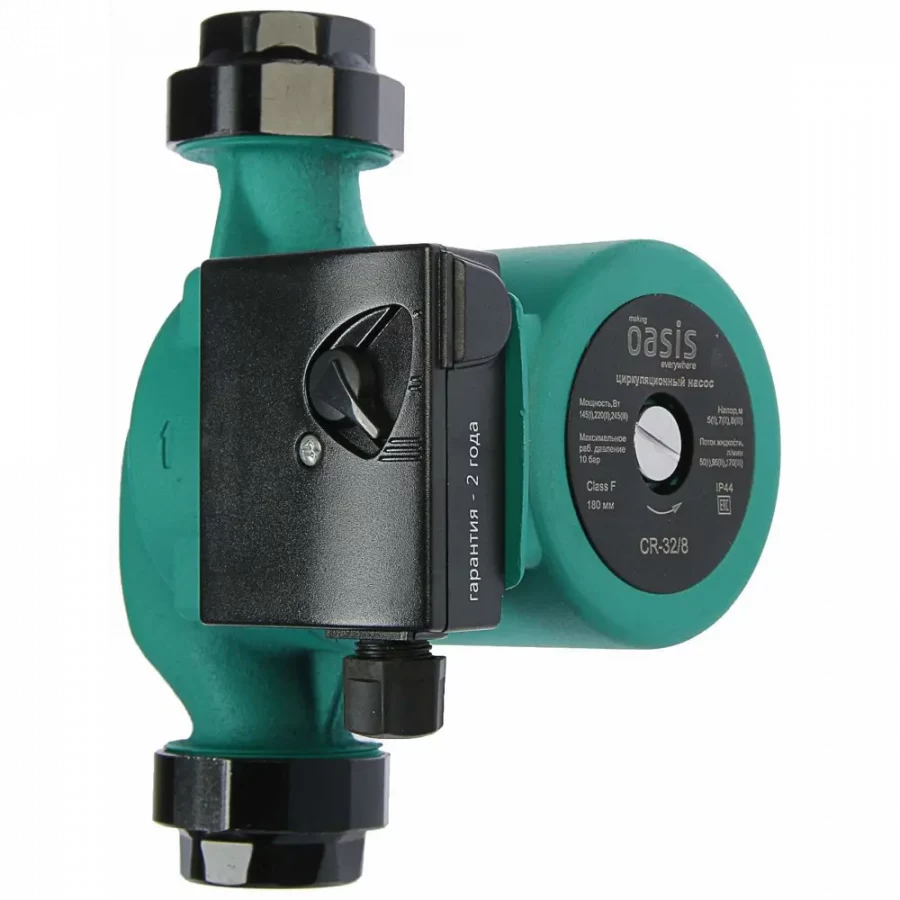

Циркуляционные насосы
Подбирается, из различного модельного ряда, по габаритам, мощности материалу корпуса, например стальные, чугунные или бронзовые. В основном применяют модели классическим “мокрым” ротором, омываемым тем же теплоносителем что он толкает по системе отопления.
При выборе насоса учитываются следующие моменты:
Мощность, которая подбирается в зависимости от длины контура и диаметра труб;
Материал корпуса;
Монтажная длина. Обычно используются насосы с показателем 130 мм и 180 мм;
Присоединительные диаметры входа и выхода насоса.
Насосно-смесительные узлы
Устройства применяются для поддержания определенной температуры в контуре и контроля расхода теплоносителя. Для монтажа водяного пола обычно выбирают латунные модели, отличающиеся устойчивостью к высоким температурам и коррозии. При выборе узла учитывается межосевая длина, которая может составлять — 130 или 180 мм. В комплектацию устройства могут входить следующие элементы:
Регулировочный клапан;
Погружной температурный датчик с термоголовкой;
Термометры на подающей и обратной трубе;
Байпас;
Дренажный клапан для слива воды;
Балансировочно-запорный клапан;
Поплавковый воздухоотводчик.
Другие комплектующие для монтажа теплого водяного пола
Для укладки могут понадобиться следующие комплектующие:
Скобы и такер. Если не используется плиты из пенополистирола с фиксаторами, то для крепления труб применяют якорные скобы и специальный инструмент — такер или степлер, который значительно упрощает работу и обеспечивает надежное крепление труб.
Шины. Это пластиковые фиксаторы, предотвращающие всплытие труб при заливке бетонной стяжки.
Фиксаторы поворота. Они нужны для надежной фиксации угловых сегментов контура и минимизируют вероятность перегиба трубы.
Фитинги. Элементы используются для стыковки труб и коллектора между собой и контролирующими устройствами.
Смесительные клапаны. Обеспечивают регулировку потоков теплоносителя и поддержание постоянной температуры в соответствии с конкретными настройками.
Рекомендуется заказать профессиональное проектирование в профильной компании перед покупкой основных элементов водяного пола, чтобы не ошибиться с выбором. При разработке проекта учитываются такие параметры как площадь, особенности планировки и теплопотери помещения. Эти данные позволяют правильно подобрать мощность насоса, размеры труб, разные характеристики других устройств и комплектующих. Приобрести циркуляционные насосы, коллекторные группы, фитинги и другие элементы можно в гипермаркете товаров для строительства, ремонта, сада и дачи.
